官方授权 · 技术方案 · 现货支持

芯茂微驱动 & 同步
海矽美 SiC 功率管 & 肖特基

芯茂微 + 海矽美

高频QR驱动LP8841系列 · 同步整流LP35118V · 海矽美全系SiC MOSFET

规格书速查应用支持

合封模块LP8841IxC
内置海矽美SiC 0.3Ω~1.5Ω

LP35118V 同步整流 200V耐压

芯茂微 LP8841SC / LP8841IxC 驱动/合封

芯茂微 LP35118V 同步整流

海矽美 SiC MOSFET · 全系列

百硅半导体 代理商 & 方案整合

芯茂微 SiC 驱动IC & 合封模块 ( 内置SiC )

LP8841SC PDF

高频QR反激外驱SiC

SOT23-6L VCC 16-90V 130kHz ±5%抖频

MPCM轻载/打嗝模式
ZCD OVP/UVP / Brown in/out
CS可编程OTP 过温保护

适配海矽美SiC: 驱动18V, 上升110ns, 峰值电流控制

LP8841IxC 系列 PDF

内置750V SiC 晶圆

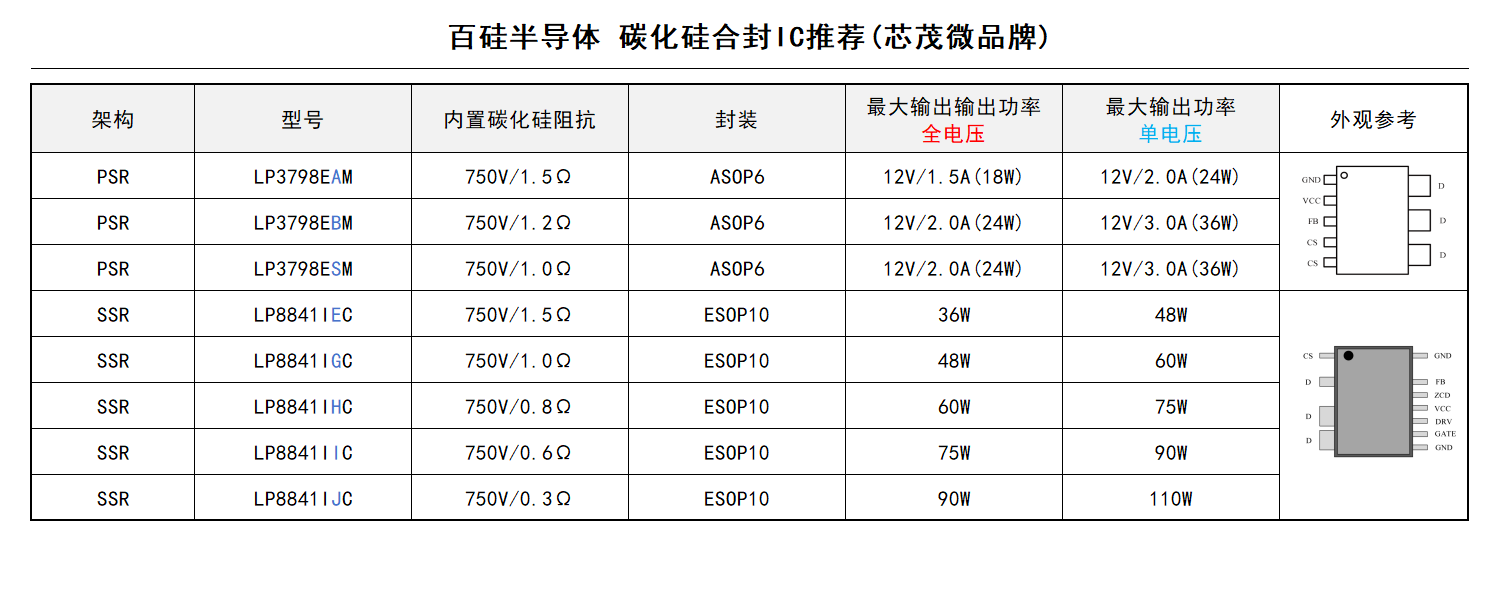

LP8841IEC 1.5Ω 36W/48W LP8841IGC 1.0Ω 48W/60W LP8841IHC 0.8Ω 60W/75W LP8841IIC 0.6Ω 75W/90W LP8841IJC 0.3Ω 90W/110W

ESOP-10超小封装 · 集成SiC MOS · 故障自恢复/锁存 · 全保护

LP35118V 规格书同步整流控制器

芯茂微 · 200V高耐压 · DCM/CCM 支持正激/反激

启动电压 4.4V

关断阈值 20mV

1.1us最小开通

驱动电流 1.5A/4.0A

专利整流管开通技术，避免激磁振荡误开通；极快关断速度降低CCM损耗；集成VCC供电，无需辅助绕组

VCC启动 3.8-4.8V

VCC钳位 6.5V

开通阈值 -0.2V (VDS)

关断阈值 20mV

TONMIN 1.1us

TOFFMIN 1.0us

驱动上升/下降 25ns/10ns

封装 SOT23-6L

通过外部电阻R_D (200~350Ω) 可调节关断阈值，增强抗负压能力。参考LP35118V Rev1.4

完美配合海矽美SiC MOSFET + 芯茂微LP8841系列原边，实现高效率高密度方案。

海矽美 SiC MOSFET 型号展示

Part Number	Package	Polarity	VDSS (V)	ID (A)	VGS(th)_Min (V)	VGS(th)_Max (V)	Rdson@18V Typ (mΩ)	Rdson@18V Max (mΩ)	Qg_Typ (nC)	Ciss_Typ (pF)
HXMC120N240F2	TO-220F	N	1200	12.8	2	4	240	312	17.5	481
HXMC120N240S2	TO-252-2L	N	1200	12.8	2	4	240	312	17.5	481
HXMC65N100F3	TO-220F	N	650	28	2.4	4	100	150	18.9	522
HXMC65N100H3	TO-220AB	N	650	28	2.4	4	100	150	18.9	522
HXMC65N100P3	TO-247AB	N	650	28	2.4	4	100	150	18.9	522
HXMC65N100S3	TO-252-2L	N	650	28	2.4	4	100	150	18.9	522
HXMC65N130D1	TO-263-2L	N	650	20	2.7	4.5	130	190	28.6	491
HXMC65N130F1	TO-220F	N	650	20	2.7	4.5	130	190	28.6	491
HXMC65N130H1	TO-220AB	N	650	20	2.7	4.5	130	190	28.6	491
HXMC65N130S1	TO-252-2L	N	650	20	2.7	4.5	130	190	28.6	491
HXMC65N160D3	TO-263-2L	N	650	17	2.4	4	160	220	12.6	448
HXMC65N160F3	TO-220F	N	650	17	2.4	4	160	220	12.6	448
HXMC65N160H3	TO-220AB	N	650	17	2.4	4	160	220	12.6	448
HXMC65N160S3	TO-252-2L	N	650	17	2.4	4	160	220	12.6	448
HXMC65N190F1	TO-220F	N	650	16	2.7	4.5	190	220	25	375
HXMC65N190S1	TO-252-2L	N	650	16	2.7	4.5	190	220	25	375
HXMC65N20P1	TO-247AB	N	650	120	2.7	4.5	20	30	125	3200
HXMC65N250D1	TO-263-2L	N	650	11	2.7	4.5	250	380	21.3	254
HXMC65N250F1	TO-220F	N	650	11	2.7	4.5	250	380	21.3	254
HXMC65N250H1	TO-220AB	N	650	11	2.7	4.5	250	380	21.3	254
HXMC65N250S1	TO-252-2L	N	650	11	2.7	4.5	250	380	21.3	254
HXMC65N300D3	TO-263-2L	N	650	10	2.4	4	300	420	6.3	224
HXMC65N300F3	TO-220F	N	650	10	2.4	4	300	420	6.3	224
HXMC65N300H3	TO-220AB	N	650	10	2.4	4	300	420	6.3	224
HXMC65N300S3	TO-252-2L	N	650	10	2.4	4	300	420	6.3	224
HXMC65N380F1	TO-220F	N	650	9	2.7	4.5	380	550	27	190
HXMC65N380S1	TO-252-2L	N	650	9	2.7	4.5	380	550	27	190
HXMC65N70F1	TO-220F	N	650	60	2.7	4.5	65	90	41	1040
HXMC65N70H1	TO-220AB	N	650	60	2.7	4.5	65	90	41	1040
HXMC65N70P1	TO-247AB	N	650	60	2.7	4.5	65	90	41	1040
HXMC65N70S1	TO-252-2L	N	650	60	2.7	4.5	65	90	41	1040
HXMC65N90F1	TO-220F	N	650	28	2.7	4.5	93	130	33	739
HXMC65N90P1	TO-247AB	N	650	28	2.7	4.5	93	130	33	739
HXMC65N90S1	TO-252-2L	N	650	28	2.7	4.5	93	130	33	739
HXMC80N130D1	TO-263-2L	N	800	20	2.7	4.5	130	190	28.6	491
HXMC80N130F1	TO-220F	N	800	20	2.7	4.5	130	190	28.6	491
HXMC80N130H1	TO-220AB	N	800	20	2.7	4.5	130	190	28.6	491
HXMC80N130S1	TO-252-2L	N	800	20	2.7	4.5	130	190	28.6	491
HXMC80N20P1	TO-247AB	N	800	120	2.7	4.5	20	30	125	3200
HXMC80N250D1	TO-263-2L	N	800	11	2.7	4.5	250	380	21.3	254
HXMC80N250F1	TO-220F	N	800	11	2.7	4.5	250	380	21.3	254
HXMC80N250H1	TO-220AB	N	800	11	2.7	4.5	250	380	21.3	254
HXMC80N250S1	TO-252-2L	N	800	11	2.7	4.5	250	380	21.3	254
HXMC80N380F1	TO-220F	N	800	9	2.7	4.5	380	550	27	190
HXMC80N380S1	TO-252-2L	N	800	9	2.7	4.5	380	550	27	190
HXMC80N70F1	TO-220F	N	800	60	2.7	4.5	65	90	41	1040
HXMC80N70H1	TO-220AB	N	800	60	2.7	4.5	65	90	41	1040
HXMC80N70P1	TO-247AB	N	800	60	2.7	4.5	65	90	41	1040
HXMC80N70S1	TO-252-2L	N	800	60	2.7	4.5	65	90	41	1040
HXMC80N90F1	TO-220F	N	800	28	2.7	4.5	93	130	33	739
HXMC80N90P1	TO-247AB	N	800	28	2.7	4.5	93	130	33	739
HXMC80N90S1	TO-252-2L	N	800	28	2.7	4.5	93	130	33	739
HXMC90N280F1	TO-220F	N	900	11	2.7	4.5	280	400	21	250
HXMC90N280S1	TO-252-2L	N	900	11	2.7	4.5	280	400	21	250
HXMC90N420F1	TO-220F	N	900	7	2.7	4.5	420	560	20	164
HXMC90N420S1	TO-252-2L	N	900	7	2.7	4.5	420	560	20	164

* 海矽美全系列SiC MOSFET 均提供规格书下载，点击PDF图标在新窗口打开。
