日本纯正百年企业
匠心1924 · 技术赋能全球
田村 (Tamura) 成立于1924年，百年电磁与功率电子专家。从磁性材料到功率半导体驱动方案，以匠人精神提供高可靠性元件。
核心优势：栅极驱动器 (Gate Driver) 与 霍尔型电流互感器 两大产品线，为新能源、工业电源、轨道交通提供安全高效的隔离驱动与电流检测技术。
1924-2026·匠心工艺·服务全球 | 百硅半导体授权代理，提供本地技术支援与快速交付
栅极驱动 · 精密传感

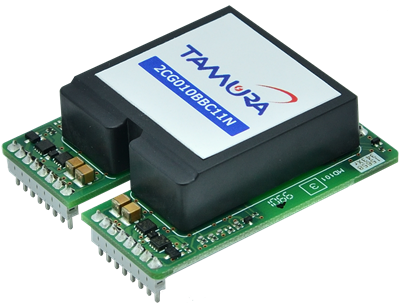

田村技术方案Gate Driver 系列
隔离驱动 · 功率放大 · 集成保护
适配SiC/IGBT/MOSFET，提供单/半桥/三相驱动，快速短路保护与UVLO，确保系统高效率与高鲁棒性。
电流互感器 (霍尔型)
高精度 · 交直流检测 · 隔离输出
开环/闭环霍尔技术，宽频响，低零漂，电气隔离高达5kV，用于电机驱动、光伏逆变器、BMS 精准电流监测。
Gate Driver — 功率系统的“中枢神经”
栅极驱动器模块是低压控制器与高压功率器件之间的核心桥梁，承担功率放大、电气隔离及智能保护三大使命。
功率放大
MCU/DSP 毫安级信号增强至数安培驱动能力，快速充放功率管栅极电容，显著降低开关损耗，提升系统能效。
电气隔离
光耦/磁耦/容隔技术，高低压完全电气隔离，抗共模干扰 (CMTI>100kV/μs)，保障低压侧安全。
集成保护机制
现代智能 Gate Driver 内置多重保护，下表展示关键功能:
| 保护功能 | 核心作用 | 典型阈值/特性 |
|---|---|---|
| 欠压锁定(UVLO) | 驱动电压过低时关断输出，防止功率管线性区过热 | 上升阈值 8~12V，迟滞1V |
| 过流/短路保护 | 检测Vds/Vce或分流电阻，快速软关断或逐周期限流 | 响应＜2μs，DESAT检测 |
| 死区时间管理 | 避免半桥/全桥上下管直通短路 | 可编程死区(50~500ns) |
| 米勒钳位 | 关断期间主动钳位栅极电压，防止误导通 | 钳位电压 ≤ 2V |
| 过温保护 | 监控结温或外置NTC，超温封锁或降额 | 热关断阈值 150~175℃ |
常见分类与选型重要性
🔹 按隔离方式
• 非隔离式(低边驱动)
• 隔离式: 光耦/磁耦/电容隔离，适合高压高功率
• 非隔离式(低边驱动)
• 隔离式: 光耦/磁耦/电容隔离，适合高压高功率
🔹 按拓扑功能
• 低边/高边驱动 • 半桥/全桥驱动 • 三相驱动(电机/逆变器)
• 低边/高边驱动 • 半桥/全桥驱动 • 三相驱动(电机/逆变器)
⚡ 为什么重要
决定能效、系统安全、降低成本，田村驱动方案提供高压+高可靠性解决方案
决定能效、系统安全、降低成本，田村驱动方案提供高压+高可靠性解决方案
✅ 选型关键
电压等级、驱动电流、隔离耐压、CMTI、保护集成、开关频率。
电压等级、驱动电流、隔离耐压、CMTI、保护集成、开关频率。
| 选型维度 | 关键参数 | 田村推荐/技术优势 |
|---|---|---|
| 电压等级 | 耐压需＞母线电压峰值 | 600V / 1200V / 2300V 隔离系列，增强绝缘型 |
| 峰值驱动电流 | 根据Qg与开关频率计算 | ±1A ~ ±10A，适配IGBT/SiC |
| 隔离要求 | CMTI、隔离电压、爬电距离 | CMTI > 100kV/μs，隔离耐压5kVrms |
| 保护集成 | 短路/软关断/米勒钳位/过温 | 集成DESAT及有源米勒钳位 |
| 开关频率 | 传播延迟及匹配延迟 | 低至50ns传播延迟，高频率低失真 |
田村栅极驱动器符合AEC-Q100及功能安全ISO26262等级，适用于汽车及工业高可靠性场合。
霍尔型电流互感器 — 精准 · 线性 · 隔离
基于霍尔效应的闭环/开环电流传感器，实现原副边电气隔离，对直流、交流及瞬态电流进行高精度测量，广泛应用于电驱、光伏、储能等领域。
核心技术优势
- ✅ 原副边隔离耐压高达5kV
- ✅ 测量范围 ±50A ~ ±2000A，可选
- ✅ 精度等级 0.5%~1%，低零漂 <10mV
- ✅ 带宽 DC~200kHz，响应时间 ≤3μs
- ✅ 抗外部磁场干扰，宽温区 -40~125℃ 可选
典型应用场景
- 🔹 新能源汽车OBC/DC-DC/电机控制器
- 🔹 光伏逆变器 MPPT 与储能电池监测
- 🔹 变频驱动、伺服电机相电流检测
- 🔹 智能电表、UPS、充电桩电流监控
| 系列型号(示例) | 额定电流 | 输出信号 | 精度 | 线性度 | 工作温度 | 封装特点 |
|---|---|---|---|---|---|---|
| TMR-HC100 | ±100A | 2.5V±0.625V (ratio) | ±1% | ±0.5% | -40~105℃ | 开孔PCB安装 |
| TMR-HC500 | ±500A | 4V±2V | ±0.8% | ±0.3% | -40~125℃ | 穿芯式母线 |
| TMR-CL1000 | ±1000A | 0-5V / 4-20mA | ±0.7% | 0.2% | -40~105℃ | 闭环霍尔，高带宽 |
| TMR-U50 | ±50A | 2.5V±0.5V | ±1% | ±0.6% | -40~85℃ | SMD低功耗表贴 |
田村提供车规级霍尔电流传感器，满足ASIL B/C等级需求，同时可定制额定电流、输出类型及外壳。
田村霍尔电流互感器采用先进磁通门技术，极低零漂与高线性度，全系通过UL/CE认证，辅助百硅半导体为客户提供完整电流检测+驱动解决方案。
百年匠心传承
1924-2026 日本技术
1924-2026 日本技术
本地快速支持
百硅技术团队+田村原厂联合服务
百硅技术团队+田村原厂联合服务
车规级品质
AEC-Q100/Q101 / 功能安全
AEC-Q100/Q101 / 功能安全
免费样品/选型
提供Demo板及设计审查
提供Demo板及设计审查
